【東京パブコ系1号機】 コインレス装置(オートベットSW仕様)
≪コインレス全体図≫
[対応機種]
・アーリーバード,・ニューポート
・ブロンコ,・バイキングマスター
・ボナンザ,シャトルT,テキサス …他

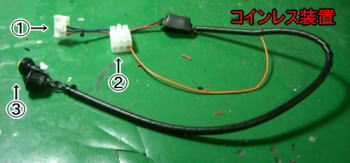

@:セレクター用 コネクタ
A:ホッパー用 コネクタ
B:ベットボタン (オルタネイトSW)
ドア裏のプリント版から
→
抜いた箇所(CN3)にコインレス装置の
5PIN(CN3)のコネクタを抜く
@ピンを差し込む ※向きに注意
筐体内の電源BOXから
→
コネクタを抜いた電源BOXに
ホッパー用のコネクタを抜く
コインレスのAコネクタを差し込む
≪全体図≫
コネクタの差し替えが終わりましたら
扉下のコイン払い出し口からコインレス装置の
Bボタン(BETボタン)を出して下さい。
・プッシュボタンを押す(浅く押す)と、1枚BETされます。
・プッシュボタンを押しっぱなし(深く押す)にすると
オートベットになります。
【備考】
※注意)コインレス装置の抜き差しにつきましては、自己責任になります。
初期不良等以外のトラブルに関しましては保障しかねる場合もありますので、ご了承ください。
