【高砂、パイオニア系1号機】 コインレス装置(オートベットSW仕様)

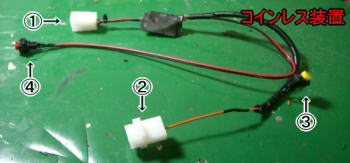

≪コインレス全体図≫
[対応機種]
・ワンダーセブンU
・フォーチュンワンU
@:セレクター用 コネクタ
A:ホッパー用 コネクタ
B:設定変更用 ボタン
C:ベットボタン (オルタネイトSW)
ドア裏のセレクター横の
→
抜いたコネクタの台側の方に
6PINのコネクタを抜く
@コネクタを差し込む ※向きに注意
筐体とホッパーを繋ぐ
→
はずしたコネクタの筐体側に
6PINのコネクタを抜く
コインレスのAコネクタを差し込む
≪全体図≫
コネクタの差し替えが終わりましたら
扉下のコイン払い出し口からコインレス装置の
Cボタン(BETボタン)を出して下さい。
・プッシュボタンを押す(浅く押す)と、1枚BETされます。
・プッシュボタンを押しっぱなし(深く押す)にすると
オートベットになります。
★設定変更時にはBボタンをご使用ください。
【備考】
※注意)コインレス装置の抜き差しにつきましては、自己責任になります。
初期不良等以外のトラブルに関しましては保障しかねる場合もありますので、ご了承ください。
