【日活興業系3号機】 コインレス装置(オートベットSW仕様)

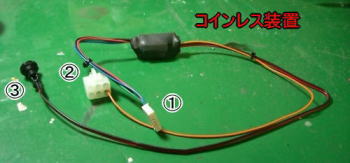

≪コインレス全体図≫
[対応機種]
・スペースバトル,・スペーススペクター
※ボフセット可仕様
@:セレクター用 コネクタ
A:ホッパー用 コネクタ
B:ベットボタン (オルタネイトSW)
ドア裏のプリント版からセレクターの
→
抜いたプリント版の(CN10)にコインレスの
7PIN(CN10)のコネクタを抜く
@ピンを差し込む ※向きに注意
筐体内の電源BOXから
→
コネクタを抜いた電源BOXに
ホッパー用のコネクタを抜く
コインレスのAコネクタを差し込む
≪全体図≫
コネクタの差し替えが終わりましたら
扉下のコイン払い出し口からコインレス装置の
Bボタン(BETボタン)を出して下さい。
・プッシュボタンを押すと、1枚BETされます。
※セット打法の為、オートベット機能はつけてません。
(オートベット希望の方はお申し出下さい。)
【備考】
※注意)コインレス装置の抜き差しにつきましては、自己責任になります。
初期不良等以外のトラブルに関しましては保障しかねる場合もありますので、ご了承ください。
